BD542 Marteau à circulation inverse

Compatibilité - RE542, MR109, SR742

Black Diamond Drilling Informations sur le marteau à circulation inverse BD542

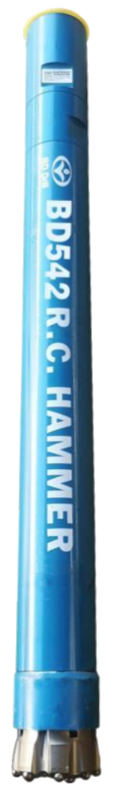

Black Diamond Drilling BD542 Marteau Ciculation Inverse

Black Diamond Drilling offre une gamme complète de
marteaux à circulation inverse ainsi que R.C.
entièrement intégré. Bouchons d’extrémité et carénages conçus pour
fournir un système d’échantillonnage de classe mondiale.
L’ingénierie de précision permet notre R.C. Marteaux
exceller dans le maintien d’un flux efficace et fluide de
percer les déblais à la surface, en veillant à ce que
Des échantillons plus propres et plus précis. Cela conduit à
des données plus fiables pour l’exploration et mieux
qualité globale des trous.

ArticleDiamètre Ø
mmpouce
BD542 Marteau109.5mm4 5/16"
Taillant121 - 133 mm4 3/4 - 5 1/4"
Convient aux conditions de sol moyennes à dures.

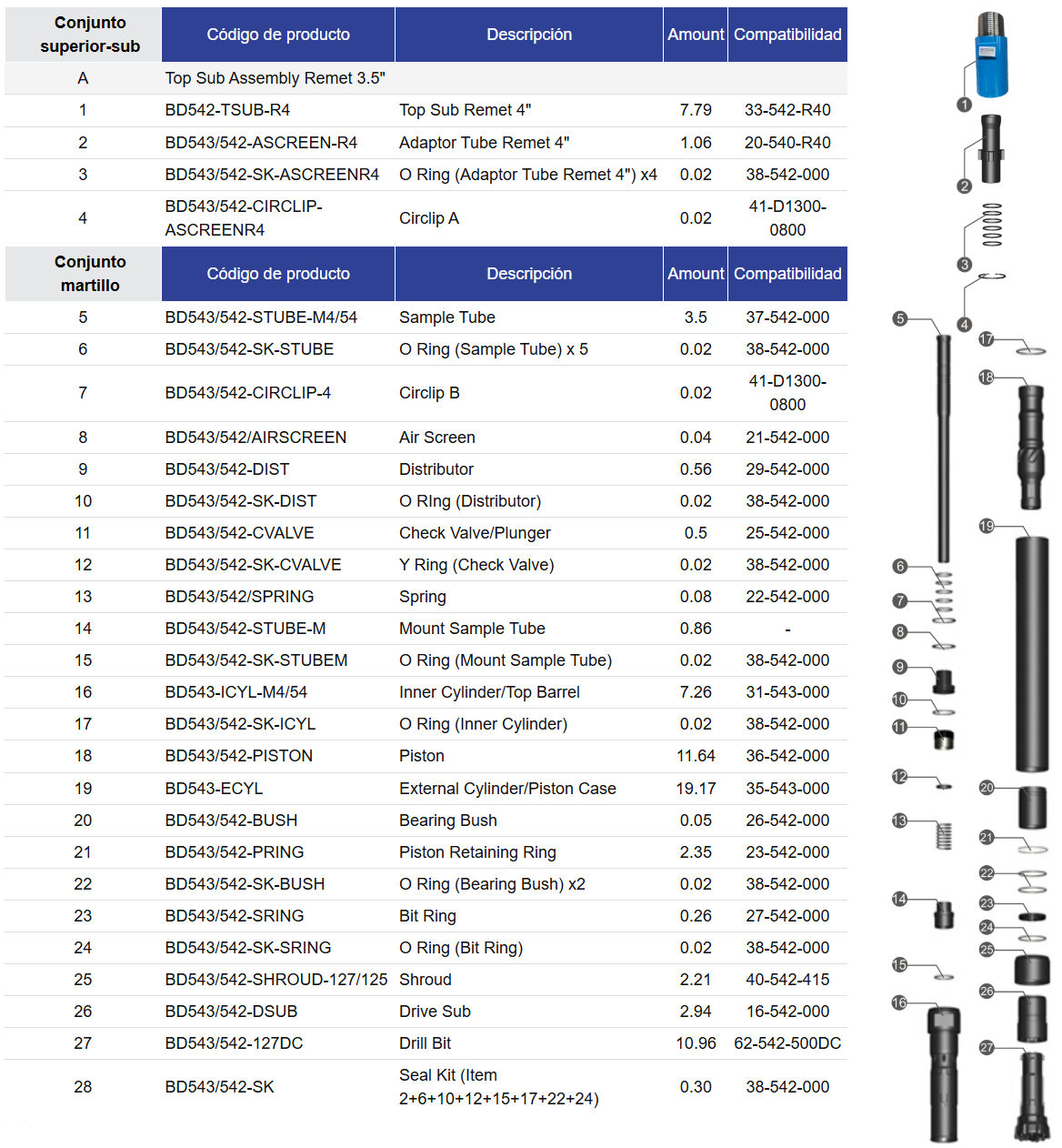

Liste des pièces du marteau à circulation inverse BD542

Black Diamond Drilling BD542 Lista de piezas del martillo de circulación inversa
Sous-ensemble supérieurCode produitDescriptionMontantCompatibilité
Top Sub Assembly
1BD542-TSUB-R4Top Sub Remet 4"7.7933-542-R40
2BD543/542-ASCREEN-R4Adaptor Tube Remet 4"1.0620-540-R40
3BD543/542-SK-ASCREENR4O Ring (Adaptor Tube Remet 4") x40.0238-542-000
4BD543/542-CIRCLIP-ASCREENR4Circlip A0.0241-D1300-0800
Assemblage du marteauCode produitDescriptionMontantCompatibilité
5BD543/542-STUBE-M4/54Sample Tube3.537-542-000
6BD543/542-SK-STUBEO Ring (Sample Tube) x 50.0238-542-000
7BD543/542-CIRCLIP-4Circlip B0.0241-D1300-0800
8BD543/542/AIRSCREENAir Screen0.0421-542-000
9BD543/542-DISTDistributor0.5629-542-000
10BD543/542-SK-DISTO RIng (Distributor)0.0238-542-000
11BD543/542-CVALVECheck Valve/Plunger0.525-542-000
12BD543/542-SK-CVALVEY Ring (Check Valve)0.0238-542-000
13BD543/542/SPRINGSpring0.0822-542-000
14BD543/542-STUBE-MMount Sample Tube0.86-
15BD543/542-SK-STUBEMO Ring (Mount Sample Tube)0.0238-542-000
16BD543-ICYL-M4/54Inner Cylinder/Top Barrel7.2631-543-000
17BD543/542-SK-ICYLO Ring (Inner Cylinder)0.0238-542-000
18BD543/542-PISTONPiston11.6436-542-000
19BD543-ECYLExternal Cylinder/Piston Case19.1735-543-000
20BD543/542-BUSHBearing Bush0.0526-542-000
21BD543/542-PRINGPiston Retaining Ring2.3523-542-000
22BD543/542-SK-BUSHO Ring (Bearing Bush) x20.0238-542-000
23BD543/542-SRINGBit Ring0.2627-542-000
24BD543/542-SK-SRINGO Ring (Bit Ring)0.0238-542-000
25BD543/542-SHROUD-127/125Shroud2.2140-542-415
26BD543/542-DSUBDrive Sub2.9416-542-000
27BD543/542-127DCDrill Bit10.9662-542-500DC
28BD543/542-SKSeal Kit (Item 2+6+10+12+15+17+22+24)0.3038-542-000

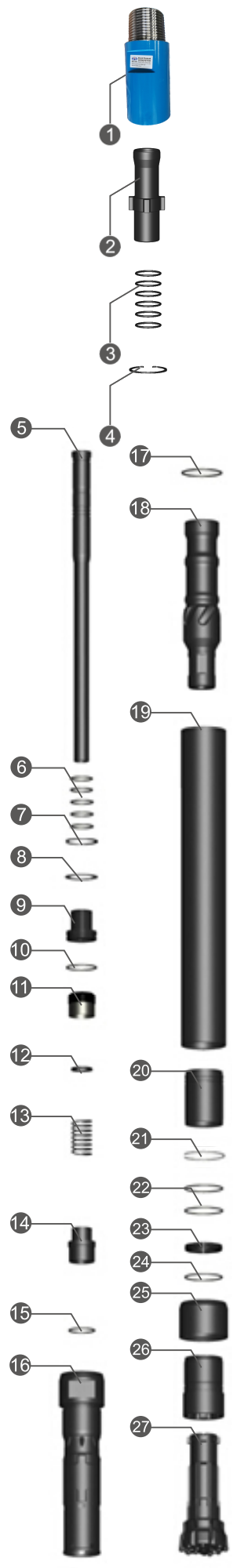

Liste des pièces détachées du marteau à circulation inverse

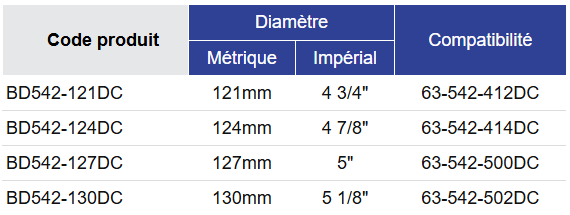

Tableau de sélection des taillant

Black Diamond Drilling Tableau de sélection des taillant BD542

Tableau de sélection des envelopper

Black Diamond Drilling Tableau de sélection des envelopper BD542

Tableau de sélection des taillant

Code produitDiamètreCompatibilité
MétriqueImpérial
BD542-121DC121mm4 3/4"63-542-412DC
BD542-124DC124mm4 7/8"63-542-414DC
BD542-127DC127mm5"63-542-500DC
BD542-130DC130mm5 1/8"63-542-502DC

Tableau de sélection des envelopper

Code produit du carénageDiamètreCompatibilité
MétriqueImpérial
BD543/542-SHROUD-121/119-DB121mm4 3/4"40-542-411
BD543/542-SHROUD-124/122-DB124mm4 7/8"40-542-413
BD543/542-SHROUD-127/125-DB127mm5"40-542-415
BD543/542-SHROUD-130/128-DB130mm5 1/8"40-542-501
BD543/542-SHROUD-133/131-DB133mm5 1/4"40-542-503

Spécifications générales

Black Diamond Drilling Spécifications générales BD542

Consommation d'air

Black Diamond Drilling Consommation d'air BD542

Spécifications générales

DescriptionMétriqueImpérial
Diamètre extérieur du boîtier de piston109.5mm4 5/16"
Longueur du marteau1191mm3' 10 7/8"
Poids du marteau57.0kg125lb 10oz
Gamme de tailles Taillant113-130mm4 7/16 - 5 1/8"
Diamètre de la tige de forage102mm4"
Largeur plate de la clé - Cylindre intérieur45mm1 3/4"
Clé plate largeur - Top Sub45mm1 3/4"

Consommation d'air

PressionConsommation
psibarcfmm3/min
40027.683023.4
45031.190025.5
50034.598026.5
55038.1104029.6
60041.4110031.2
