1 - Paramètres complets de l’engin de forage BD-H65 Fond de Trou / DTH Drilling Rig Parameters

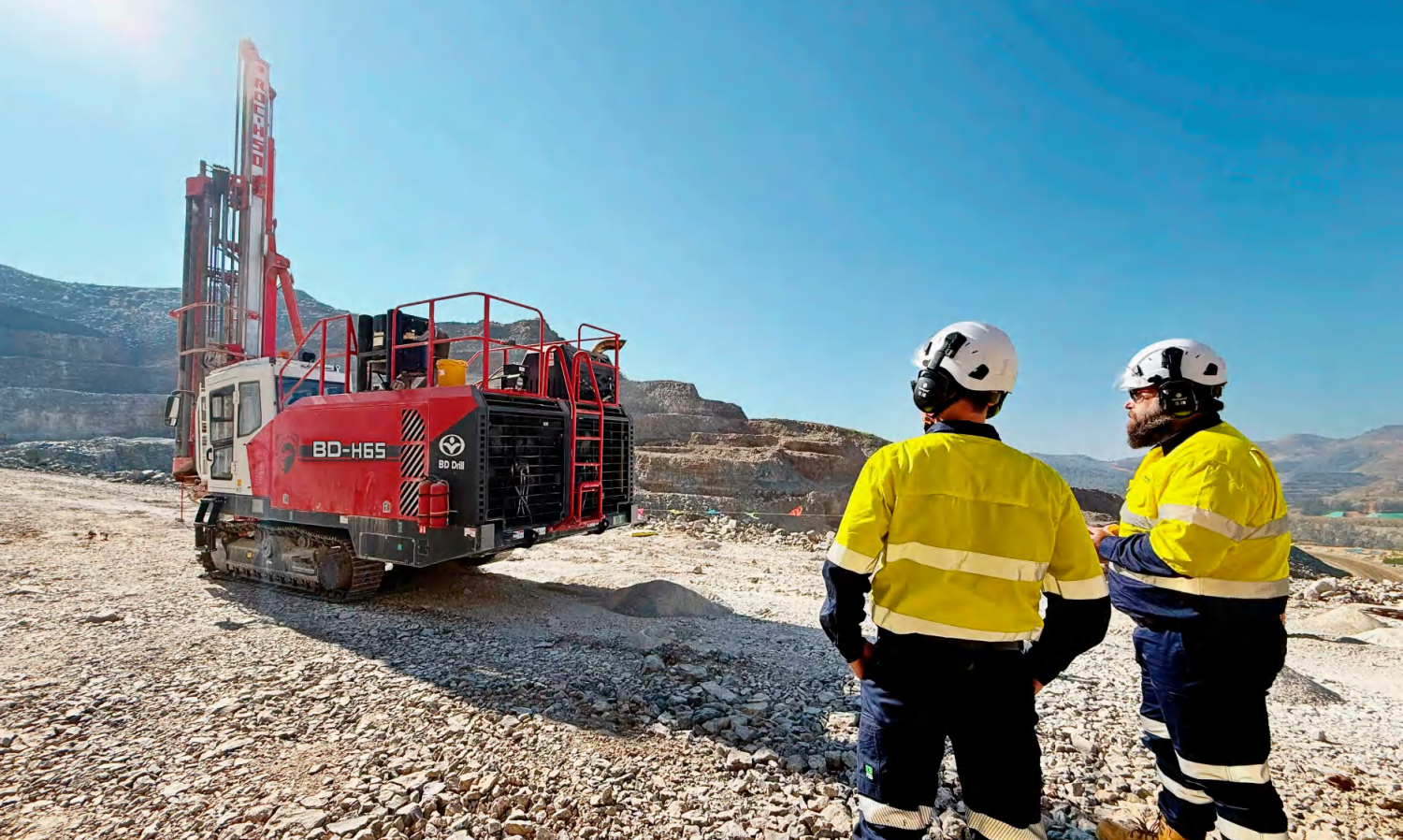

BDDrill DTH Drill Rig BD-H65

Paramètre	Valeur
Taille du trou	110-203mm
Profondeur de perçage	36m
Roche adaptative	f⩽8
Couple de rotation	5800/6000Nm
Vitesse de rotation	60/85rpm
Capacité de poussée	40kN
Feed stroke	6580mm
Course d'avance	1.0m/s
Modèle de marteau	HiD65
Diamètre de la tige de forage	ø114(ø89/102/127/140)*6000/8000
Longueur de la tige de forage	6/8m
Vitesse de déplacement	3.2km/h
Capacité de note	25°
Hauteur croissante à partir du sol	450mm
Pression atmosphérique	435psi
Consommation d'air	⩾28m³/min
Puissance du moteur	403kW
Dimensions	Longueur x Largeur x Hauteur
Sur le transport	11900 X 2700/3000 X 3580mm
Sur les conditions de travail	9650 X 3357 X 10,602mm
Poids brut	27Tonne

2 - Paramètres complets de l’engin de forage multifonctionnel hydraulique / Full Hydraulic Multifunctional Drilling Rig Parameters

Paramètre	Type
Paramètre	HJG-M165	HJG-M311
Ouverture	140-180mm	203-311mm
Profondeur de perçage	24m	24m
Roche adaptative	f⩽8
Couple de rotation	4000Nm	6000Nm
Vitesse de rotation	0~60rpm	0~40rpm
Capacité de poussée	40kN	75kN
Course d'alimentation	4380mm	4380mm
Vitesse de levage	0.5m/s	0.3m/s
Modèle marteau	HD65	HD85/HD110
Diamètre de la tige de forage	110mm	146mm
Longueur de la tige de forage	4mX6	4mX6
Vitesse de voyage	2.5Km/h 3Km/h	2.5Km/h 3Km/h
Capacité de grade	25°	25°
Hauteur montante du sol	450mm	450mm
Pression du vent	1.38~3.2Mpa	1.38~3.2Mpa
Consommation d'air	⩾25m³/min	⩾28m³/min
Puissance du moteur	75kW	93kW
Dimensions	Longueur x Largeur x Hauteur
Sur le transport	9000X2900X3400mm	9000X2900X3400mm
Sur les conditions de travail	7700X2900X7800mm	7700X2900X7800mm
Poids brut	17T	18T

3 - Paramètres de l’appareil de forage hydraulique à ciel ouvert / Hydraulic Open-Air Blast Hole Drilling Rig Parameters

Paramètre	Type
Paramètre	HJG-B138	HJG-B168
Ouverture	90~152mm	105~180mm
Profondeur de perçage	30m	30m
Roche adaptative	f⩽8
Couple de rotation	3000Nm	4000Nm
Vitesse de rotation	0~72r/min
Capacité de poussée	32kN	32kN
Course d'alimentation	4000mm	4000mm
Capacité de levage	32kN	32kN
Vitesse de levage	0.5m/s	0.5m/s
Modèle marteau	HD45/HD55	HD65/HD85
Diamètre de la tige de forage	76mm, 89mm	89mm, 114mm
Vitesse de voyage	2.5Km/h 3.8Km/h	2.5Km/h 3.8Km/h
Capacité de grade	30°	30°
Pression du vent	1.05~2.46Mpa	1.38~2.46Mpa
Consommation d'air	⩾18m³/min	⩾21m³/min
Puissance du moteur	75kW	75kW
Dimensions	Longueur x Largeur x Hauteur
Sur le transport	6170X2150X2480mm	6170X2150X2480mm
Sur les conditions de travail	4360X2150X5380mm	4360X2150X5380mm
Poids brut	6.5T	6.8T

4 - Puits hydrauliques sur chenilles - Paramètres de forage géothermique / Crawler Hydraulic Wells-Geothermal Drilling Parameters

Paramètre	Type
Paramètre	HJG-W830C	HJG-W830A	HJG-W850A
Ouverture	105~311mm	105~311mm	130~350mm
Profondeur de perçage	300m	300m	500m
Pieds cylindriques	Jambes communes	Jambes hautes	Jambes hautes
Roche adaptative	f⩽8
Couple de rotation	4400Nm	3450Nm 6900Nm	4250Nm 8500Nm
Vitesse de rotation	0~100r/min	0~100r/min 0~55r/min	0~180r/min 0~90r/min
Capacité de poussée	60kN	60kN	60kN
Course d'alimentation	3700mm	3700mm	5300mm
Capacité de levage	120kN	120kN	200kN
Modèle marteau	HD45/HD55/HD65	HD45/HD55/HD65	HD65/HD85/HN10
Diamètre de la tige de forage	76mm, 89mm	76mm, 89mm	89mm, 102mm
Longueur de la tige de forage	3m	3m	4.5m
Vitesse de voyage	2.5Km/h	2.5Km/h	3.2Km/h
Capacité de grade	21°	21°	21°
Hauteur montante du sol	300mm	300mm	300mm
Pression du vent	1.05~2.46Mpa	1.05~2.46Mpa	1.05~3.5Mpa
Consommation d'air	⩾18m³/min	⩾18m³/min	⩾25m³/min
Puissance du moteur	93kW	93kW	132kW
Dimensions	Longueur x Largeur x Hauteur
Sur le transport	5800X2210X2850mm	5800X2210X2850mm	8085X2250X3200mm
Sur les conditions de travail	4920X2210X6700mm	4920X2210X6700mm	5498X2250X8941mm
Poids brut	8.8T	9.5T	12.5T
