Foreuse DTH BD-H65
Conçue pour les environnements de forage les plus difficiles d'Australie, la foreuse BD-H65 offre des vitesses de pénétration, une fiabilité et une productivité exceptionnelles. Fabriquée avec des composants haut de gamme de renommée mondiale et conçue pour une disponibilité maximale, cette foreuse haute performance allie puissance, efficacité et ergonomie pour répondre aux exigences rigoureuses des opérations de forage modernes.
Au cœur de la foreuse BD-H65 se trouve le moteur diesel CAT C15 éprouvé, qui fournit un couple exceptionnel, une consommation de carburant réduite et des performances fiables même dans des conditions difficiles et isolées. Associé à un compresseur Atlas à deux étages, il fournit l'air comprimé et le débit nécessaires pour optimiser la productivité du forage fond de trou et atteindre des vitesses de pénétration plus rapides dans les formations rocheuses dures.
Le système d'aspiration des poussières haute vitesse Parker assure une collecte efficace des poussières et une meilleure qualité de l'air autour du site de forage, favorisant ainsi une exploitation plus sûre et le respect des normes environnementales et de sécurité au travail.
Pour un mouvement d'avance fluide et précis, la foreuse utilise un moteur de translation Rexroth, offrant un contrôle, une durabilité et une fiabilité exceptionnels tout au long du cycle de forage. L'intégration de composants hydrauliques et mécaniques de classe mondiale garantit des besoins de maintenance réduits et des performances opérationnelles à long terme.
Adaptabilité BD-H65 aux environnements difficiles

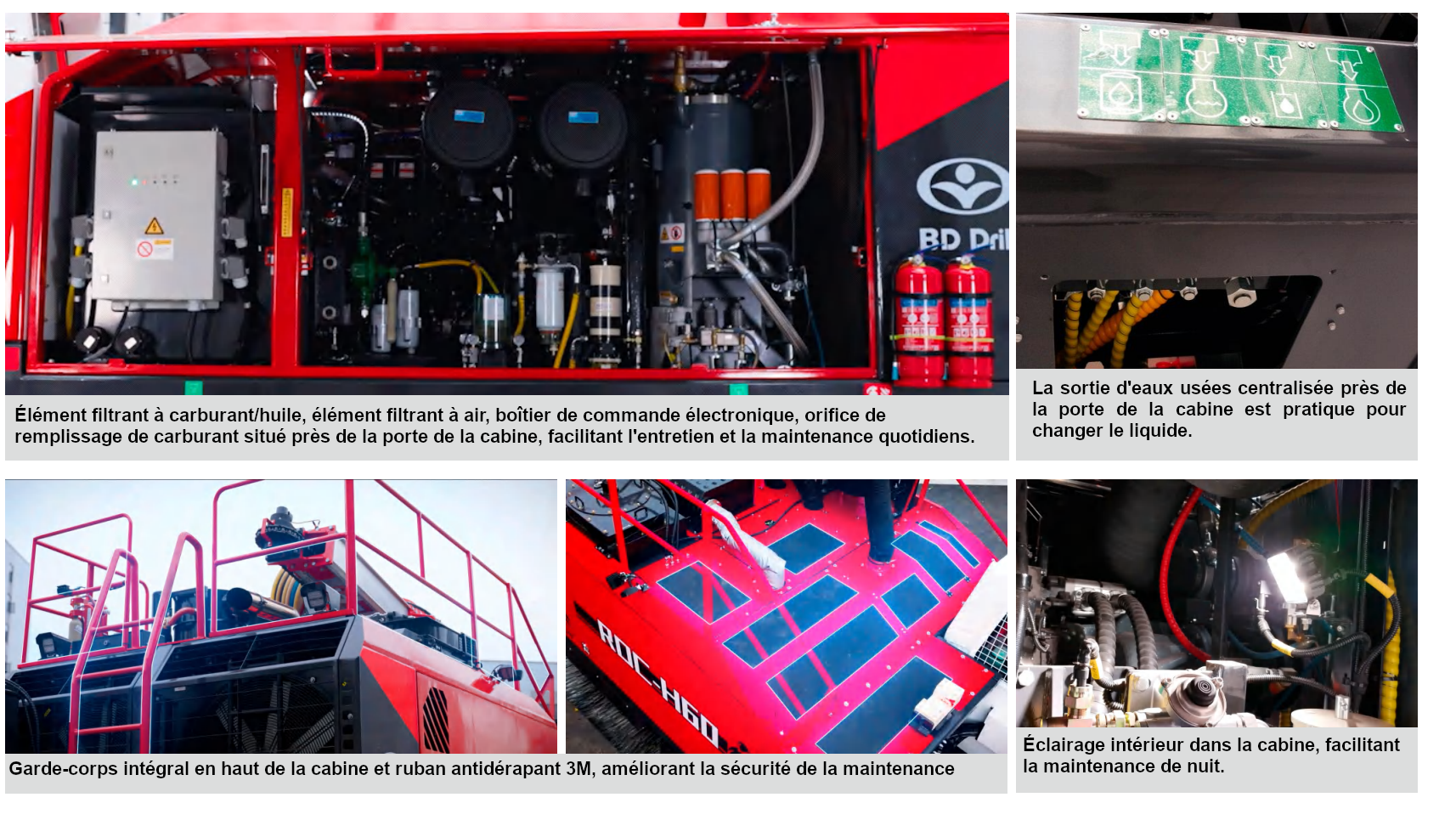

BD-H65 Conçu pour un entretien facile
| En série | Description | Paramètre | |
|---|---|---|---|
| 1 | Plage et profondeur des trous | Diamètre de perçage | 110-203mm |
| Profondeur maximale du trou | 36m | ||
| Tubes de forage | ø114(ø89/102/127/140)*6000/8000mm | ||
| Nombre de tuyaux | 5+1/4+1 | ||
| Taille du marteau | 4"/5"/6" | ||
| 2 | Moteur | Modèle | CAT C15 |
| Puissance/Vitesse nominale | 403kW@1800rpm | ||
| Max. Couple | 2468Nm | ||
| Capacité du réservoir de carburant | 1000L | ||
| 3 | Compresseur | Modèle | Compresseur à vis bi-étagé Atlas Copco |
| FAD à pression de service normale | 995CFM | ||
| Max. Pression de service | 30 BAR / 435 psi | ||
| Capacité d'huile du compresseur | 70L | ||
| 4 | Système hydraulique | Pompe principale Max. Piston de descente | 25Mpa |
| Pompe principale | 150+150 L/min | ||
| Pompe auxiliaire | 60 + 45 + 45 L/min | ||
| Capacité du réservoir d'huile hydraulique | 400L | ||
| 5 | Système électrique | Le voltage | 24V |
| La batterie | 4 X 12V, 180 Ah | ||
| Projecteurs de travail, avant | 4 X 65W | ||
| Projecteurs de travail, arrière | 2 X 20W | ||
| Projecteurs de travail, alimentation | 1 X 20W | ||
| Lumières de voyage | 4 X 20W | ||
| Feux d'entretien de la salle des machines | 2 X 15W | ||
| 6 | Collecteur de poussière | Zone de filtre | 32m² |
| Capacité d'aspiration | 80m³/min | ||
| Nombre d'éléments filtrants | 32 | ||
| 7 | Feed | Mode d'alimentation | Motor + Simplex Roller Chain |
| Longueur du voyage | 6580mm | ||
| Longueur totale | 10630mm | ||
| Pas de chaîne | 44.45mm | ||
| Traction de traction, max. | 50kN | ||
| Force d'alimentation, max. | 40kN | ||
| Débit d'alimentation, max. | 1.0m/s | ||
| 8 | Tête rotative | Couple, max. | 5800/6000Nm |
| Vitesse de rotation | 85/60rpm | ||
| 9 | Chenille | Vitesse, max. | 3.2km/h |
| Dénivelé maximal escaladable | 25° | ||
| Angle d'orientation de la piste | ±10° | ||
| Largeur de voie | 350mm | ||
| Largeur hors tout | 2530mm | ||
| Longueur totale | 3720mm | ||
| 10 | La cabine | Bruit intérieur | ≤85dB |
| Cabine de sécurité | FOPS & ROPS | ||
| Climatisation | Température normale | ||
| Siège | Réglable et chauffant | ||
| 11 | Système électrique | Réchauffeur de réservoir de carburant | 2kW/220V |
| Réchauffeur d'huile hydraulique | 2 X 2kW/220V | ||
| Séparateur d'huile chauffant | 1kW/220V | ||
| Chauffage à l'huile moteur | 140W/220V | ||
| Pack de chauffage de batterie | 4 X 155W/220V | ||
| Système de chauffage par aspiration d'huile | 130W/24V | ||
| Chauffage du filtre à carburant | 2 X 100W/24V | ||
| Séparateur huile-eau chauffant | 200W/24V | ||
| Chauffage du filtre à huile | 100W/24V | ||
| Filtre à huile de compresseur d'air chauffant | 3 X 150W/24V | ||
| Chauffage du préfiltre | 50W/24V | ||
| Démarreur de réchauffeur d'air | 2.45kW/24V | ||
| Réchauffeur de liquide de refroidissement du moteur | 180W | ||
| Chauffage de cabine | 90W | ||
| 12 | Dimensions de transport (Longueur x Largeur x Hauteur) | 11900 X 2700/3000 X 3580mm | |
| 13 | Poids (configuration standard) | 27000kg / 27T | |
