RC3.5 Marteau à circulation inverse

Compatibilité - RE531, AD610, SR731

Black Diamond Drilling Informations sur le marteau à circulation inverse RC35
Black Diamond Drilling RC3.5 Marteau à circulation inverse

Black Diamond Drilling offre une gamme complète de
marteaux à circulation inverse ainsi que R.C.
entièrement intégré. Bouchons d’extrémité et carénages conçus pour
fournir un système d’échantillonnage de classe mondiale.
L’ingénierie de précision permet notre R.C. Marteaux
exceller dans le maintien d’un flux efficace et fluide de
percer les déblais à la surface, en veillant à ce que
Des échantillons plus propres et plus précis. Cela conduit à
des données plus fiables pour l’exploration et mieux
qualité globale des trous.

ArticleDiamètre Ø
mmpouce
RC3.5 Marteau94mm3 11/16"
Taillant100 - 127mm3 15/16" - 5"
Convient aux conditions de sol moyennes à dures.

Liste des pièces du marteau à circulation inverse RC3.5

Black Diamond Drilling Liste des pièces du marteau à circulation inverse RC3.5
Sous-ensemble supérieurCode produitDescriptionMontantCompatibilité
1RC3.5-TSUB-R3Top Sub Remet 3"133-035-R30
2RC3.5-ASCREEN-R3Adaptor Tube Remet 3"120-035-R30
3RC3.5-SK-ASCREEN-R3O Ring (Adaptor Tube Remet 3")238-035-000
Assemblage du marteauCode produitDescriptionMontantCompatibilité
4RC3.5-STUBESample Tube137-035-00U
5RC3.5-SK-STUBEO Ring (Sample Tube)638-035-000
6RC3.5-CIRCLIPCirclip1-
7RC3.5-DISTDistributor129-035-000
8RC3.5-TBARRELTop Barrel (Sub)1-
9RC3.5-CVALVECheck Valve/Plunger125-035-000
10RC3.5-SK-CVALVEY Ring (Check Valve)138-035-000
11RC3.5-SPRINGSpring122-035-000
12RC3.5-MUR-STEELMake Up Ring Steel124-035-000
13RC3.5-STUBE-MOUNTMount Sample Tube137-035-00L
14RC3.5-ICYLInner Cyclinder/Top Barrel131-035-000
15RC3.5-PISTONPiston136-035-000
16RC3.5-ECYLExternal Cylinder/Barrel/Piston Case135-035-000
17RC3.5-BUSHBearing Bush1-
18RC3.5-SK-SRINGO Ring (Bit Stop Ring)138-035-000
19RC3.5-SRINGBit Stop Ring127-035-000
20RC3.5-SHROUD-104/102Shroud140-035M-307-RE035
21RC3.5-DSUBDrive Sub116-035-000
22RC3.5-104DC-TVDrill Bit163-035-400DC
23RC3.5-SKSeal Kit (3+5+10+18)138-035-000
Liste des pièces du marteau à circulation inverse

Tableau de sélection des taillant

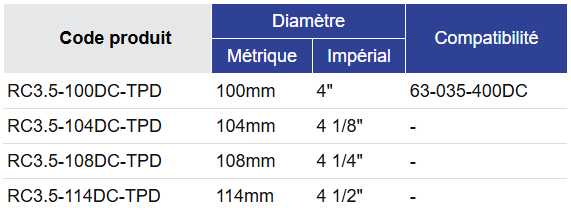

Black Diamond Drilling Tableau de sélection des taillant RC3.5

Tableau de sélection des envelopper

Black Diamond Drilling Tableau de sélection des envelopper RC3.5

Tableau de sélection des taillant

Code produitDiamètreCompatibilité
MétriqueImpérial
RC3.5-100DC-TPD100mm4"63-035-400DC
RC3.5-104DC-TPD104mm4 1/8"-
RC3.5-108DC-TPD108mm4 1/4"-
RC3.5-114DC-TPD114mm4 1/2"-

Tableau de sélection des envelopper

Code produit du carénageDiamètreCompatibilité
MétriqueImpérial
RC3.5-SHROUD-100/98-DB100mm3 15/16"40-035-315
RC3.5-SHROUD-104/102-DB104mm4 1/8"-
RC3.5-SHROUD-108/106-F108mm4 1/4"-
RC3.5-SHROUD-114/112-DB114mm4 1/2"-
RC3.5-SHROUD-127/125127mm5"-

Spécifications générales

Black Diamond Drilling Spécifications générales RC3.5

Consommation d'air

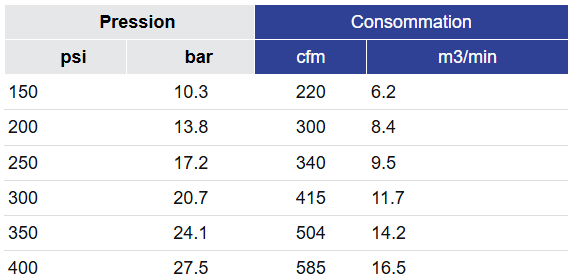

Black Diamond Drilling Consommation d'air RC3.5

Spécifications générales

DescriptionMétriqueImpérial
Diamètre extérieur du boîtier de piston94mm3 11/16
Longueur du marteau1184mm3' 10 3/8"
Poids du marteau44.0kg97 lb
Gamme de tailles Taillant100-114mm3 15/16" - 4 1/2"
Diamètre de la tige de forage89mm3 1/2"
Largeur plate de la clé - Cylindre intérieur--
Clé plate largeur - Top Sub40mm1 9/16"

Consommation d'air

PressionConsommation
psibarcfmm3/min
15010.32206.2
20013.83008.4
25017.23409.5
30020.741511.7
35024.150414.2
40027.558516.5
