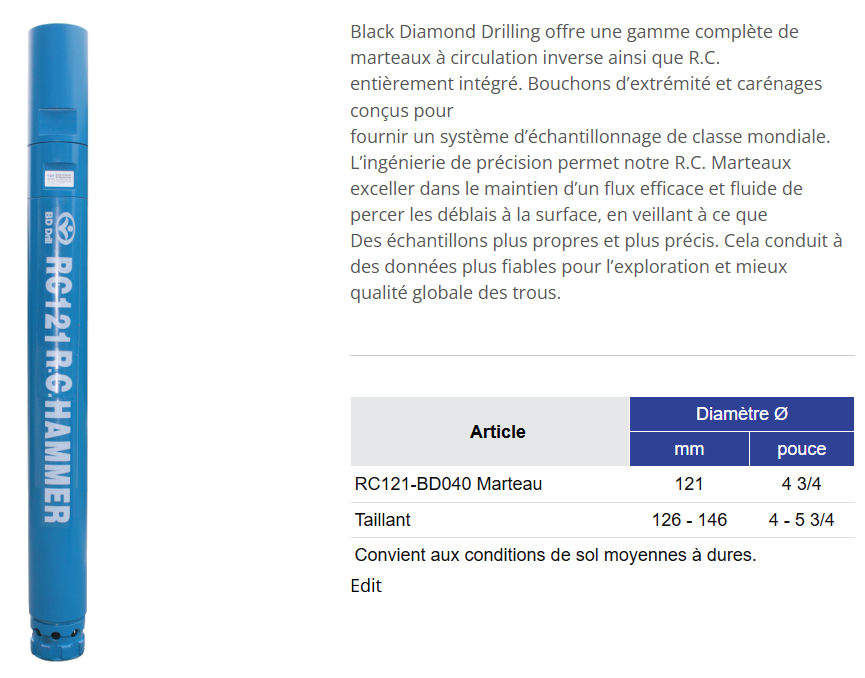

RC121-BD040 Marteau à circulation inverse
Compatibilité - RE545, RE040, PR40, AD650, RC45, MR120
Black Diamond Drilling offre une gamme complète de
marteaux à circulation inverse ainsi que R.C.
entièrement intégré. Bouchons d’extrémité et carénages conçus pour
fournir un système d’échantillonnage de classe mondiale.
L’ingénierie de précision permet notre R.C. Marteaux
exceller dans le maintien d’un flux efficace et fluide de
percer les déblais à la surface, en veillant à ce que
Des échantillons plus propres et plus précis. Cela conduit à
des données plus fiables pour l’exploration et mieux
qualité globale des trous.
| Article | Diamètre Ø | |
| mm | pouce | |
| RC121-BD040 Marteau | 121 | 4 3/4 |
| Taillant | 126 - 146 | 4 - 5 3/4 |
| Convient aux conditions de sol moyennes à dures. | ||

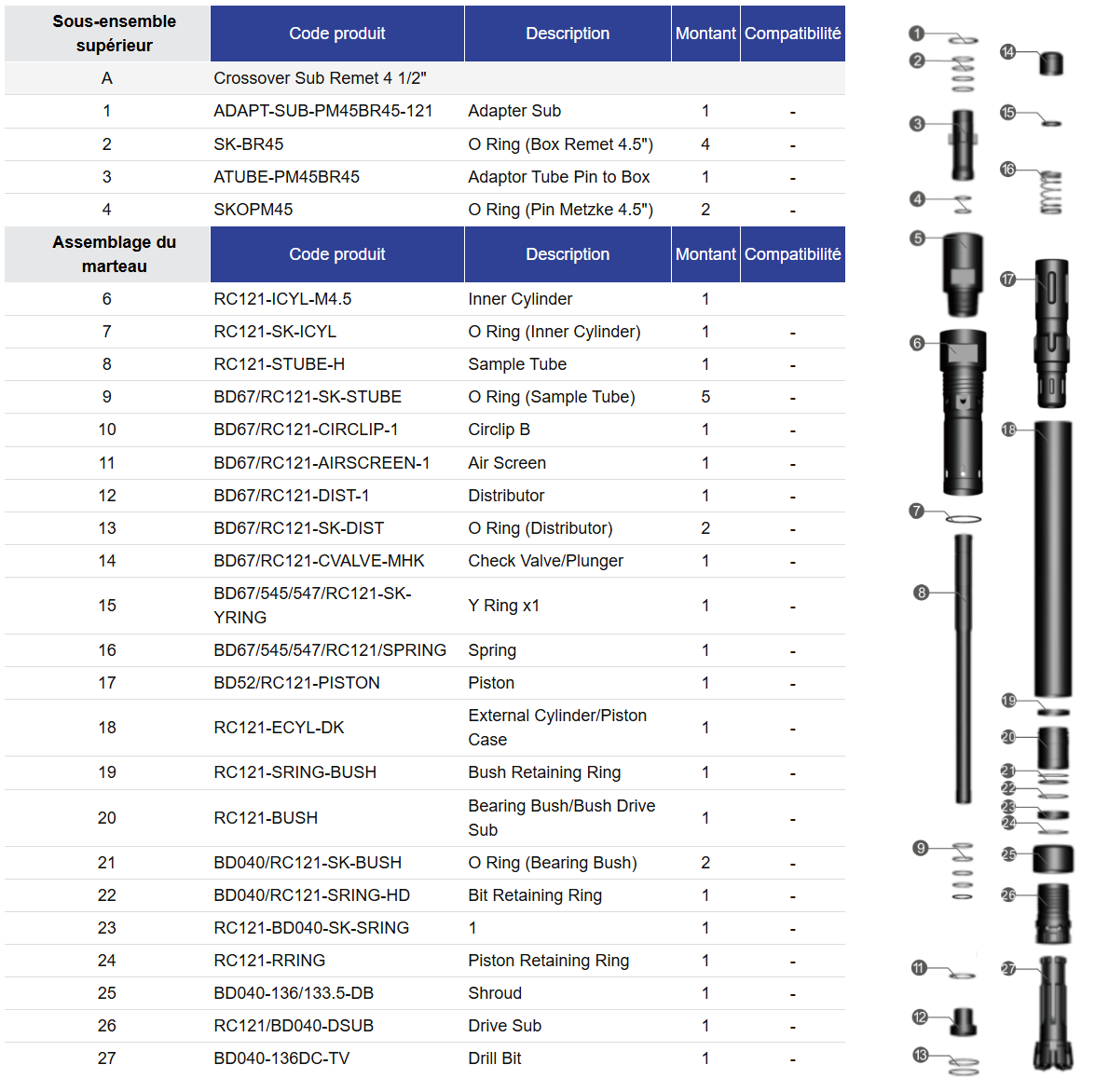

Liste des pièces du marteau à circulation inverse RC121-BD040
| Sous-ensemble supérieur | Code produit | Description | Montant | Compatibilité |
| A | Crossover Sub Remet 4 1/2" | |||
| 1 | ADAPT-SUB-PM45BR45-121 | Adapter Sub | 1 | - |
| 2 | SK-BR45 | O Ring (Box Remet 4.5") | 4 | - |
| 3 | ATUBE-PM45BR45 | Adaptor Tube Pin to Box | 1 | - |
| 4 | SKOPM45 | O Ring (Pin Metzke 4.5") | 2 | - |
| Assemblage du marteau | Code produit | Description | Montant | Compatibilité |
| 6 | RC121-ICYL-M4.5 | Inner Cylinder | 1 | |
| 7 | RC121-SK-ICYL | O Ring (Inner Cylinder) | 1 | - |
| 8 | RC121-STUBE-H | Sample Tube | 1 | - |
| 9 | BD67/RC121-SK-STUBE | O Ring (Sample Tube) | 5 | - |
| 10 | BD67/RC121-CIRCLIP-1 | Circlip B | 1 | - |
| 11 | BD67/RC121-AIRSCREEN-1 | Air Screen | 1 | - |
| 12 | BD67/RC121-DIST-1 | Distributor | 1 | - |
| 13 | BD67/RC121-SK-DIST | O Ring (Distributor) | 2 | - |
| 14 | BD67/RC121-CVALVE-MHK | Check Valve/Plunger | 1 | - |
| 15 | BD67/545/547/RC121-SK-YRING | Y Ring x1 | 1 | - |
| 16 | BD67/545/547/RC121/SPRING | Spring | 1 | - |
| 17 | BD52/RC121-PISTON | Piston | 1 | - |
| 18 | RC121-ECYL-DK | External Cylinder/Piston Case | 1 | - |
| 19 | RC121-SRING-BUSH | Bush Retaining Ring | 1 | - |
| 20 | RC121-BUSH | Bearing Bush/Bush Drive Sub | 1 | - |
| 21 | BD040/RC121-SK-BUSH | O Ring (Bearing Bush) | 2 | - |
| 22 | BD040/RC121-SRING-HD | Bit Retaining Ring | 1 | - |
| 23 | RC121-BD040-SK-SRING | 1 | 1 | - |
| 24 | RC121-RRING | Piston Retaining Ring | 1 | - |
| 25 | BD040-136/133.5-DB | Shroud | 1 | - |
| 26 | RC121/BD040-DSUB | Drive Sub | 1 | - |
| 27 | BD040-136DC-TV | Drill Bit | 1 | - |
Tableau de sélection des taillant
Tableau de sélection des envelopper

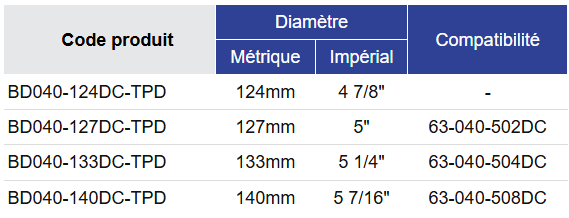

Tableau de sélection des taillant
| Code produit | Diamètre | Compatibilité | |
| Métrique | Impérial | ||
| BD040-124DC-TPD | 124mm | 4 7/8" | - |
| BD040-127DC-TPD | 127mm | 5" | 63-040-502DC |
| BD040-133DC-TPD | 133mm | 5 1/4" | 63-040-504DC |
| BD040-140DC-TPD | 140mm | 5 7/16" | 63-040-508DC |

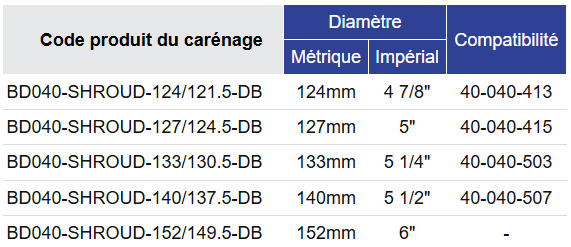

Tableau de sélection des envelopper
| Code produit du carénage | Diamètre | Compatibilité | |
| Métrique | Impérial | ||
| BD040-SHROUD-124/121.5-DB | 124mm | 4 7/8" | 40-040-413 |
| BD040-SHROUD-127/124.5-DB | 127mm | 5" | 40-040-415 |
| BD040-SHROUD-133/130.5-DB | 133mm | 5 1/4" | 40-040-503 |
| BD040-SHROUD-140/137.5-DB | 140mm | 5 1/2" | 40-040-507 |
| BD040-SHROUD-152/149.5-DB | 152mm | 6" | - |
Spécifications générales
Consommation d'air
Spécifications générales
| Description | Métrique | Impérial |
| Diamètre extérieur du boîtier de piston | 121mm | 4 3/4" |
| Longueur du marteau | 1039mm | 3' 5" |
| Poids du marteau | 71.0 kg | 156lb 8 1/2oz |
| Gamme de tailles Taillant | 126 - 146mm | 5 - 5 3/4 |
| Diamètre de la tige de forage | 114mm | 4 1/2" |
| Largeur plate de la clé - Cylindre intérieur | 51mm | 2" |
| Clé plate largeur - Top Sub | 50mm | 2" |
Consommation d'air
| Pression | Consommation | ||
| psi | bar | cfm | m3/min |
| 400 | 27.6 | 850 | 24.0 |
| 450 | 31.1 | 925 | 25.1 |
| 500 | 34.5 | 1000 | 28.3 |
| 550 | 38.1 | 1050 | 29.8 |
| 600 | 41.4 | 1125 | 32.0 |
