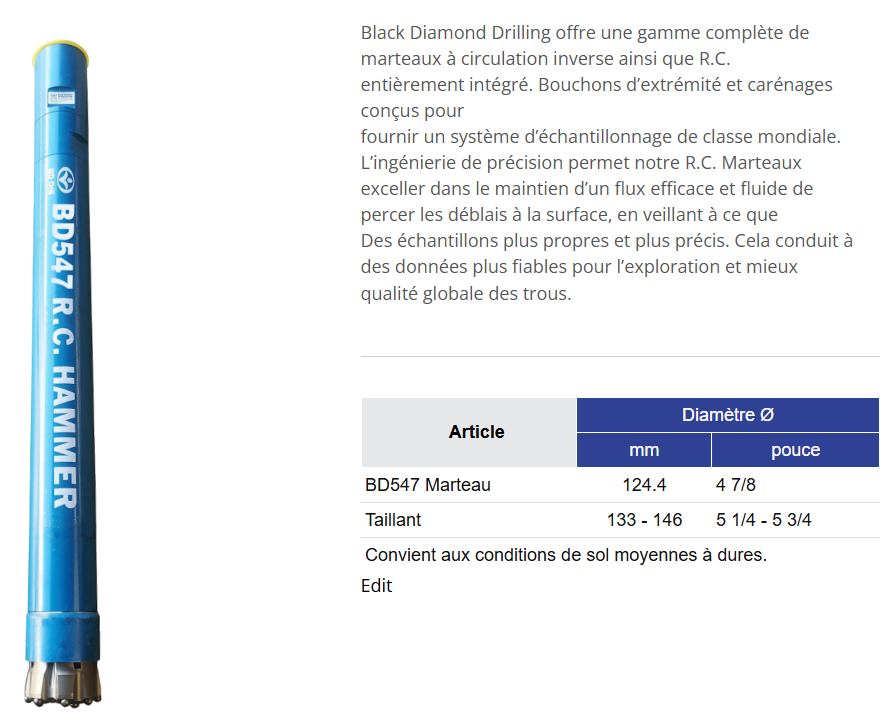

BD547 Marteau à circulation inverse
Compatibilité - RE547, MR120, SR747
Black Diamond Drilling offre une gamme complète de
marteaux à circulation inverse ainsi que R.C.
entièrement intégré. Bouchons d’extrémité et carénages conçus pour
fournir un système d’échantillonnage de classe mondiale.
L’ingénierie de précision permet notre R.C. Marteaux
exceller dans le maintien d’un flux efficace et fluide de
percer les déblais à la surface, en veillant à ce que
Des échantillons plus propres et plus précis. Cela conduit à
des données plus fiables pour l’exploration et mieux
qualité globale des trous.
| Article | Diamètre Ø | |
| mm | pouce | |
| BD547 Marteau | 124.4 | 4 7/8 |
| Taillant | 133 - 146 | 5 1/4 - 5 3/4 |
| Convient aux conditions de sol moyennes à dures. | ||

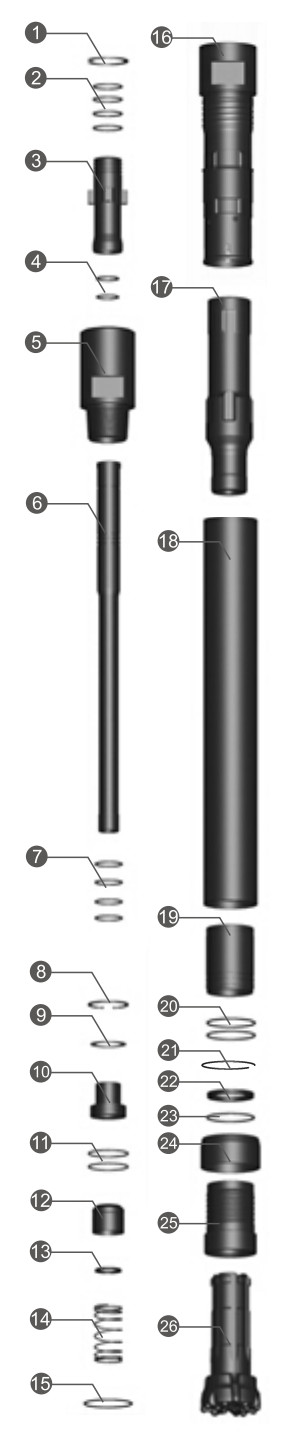

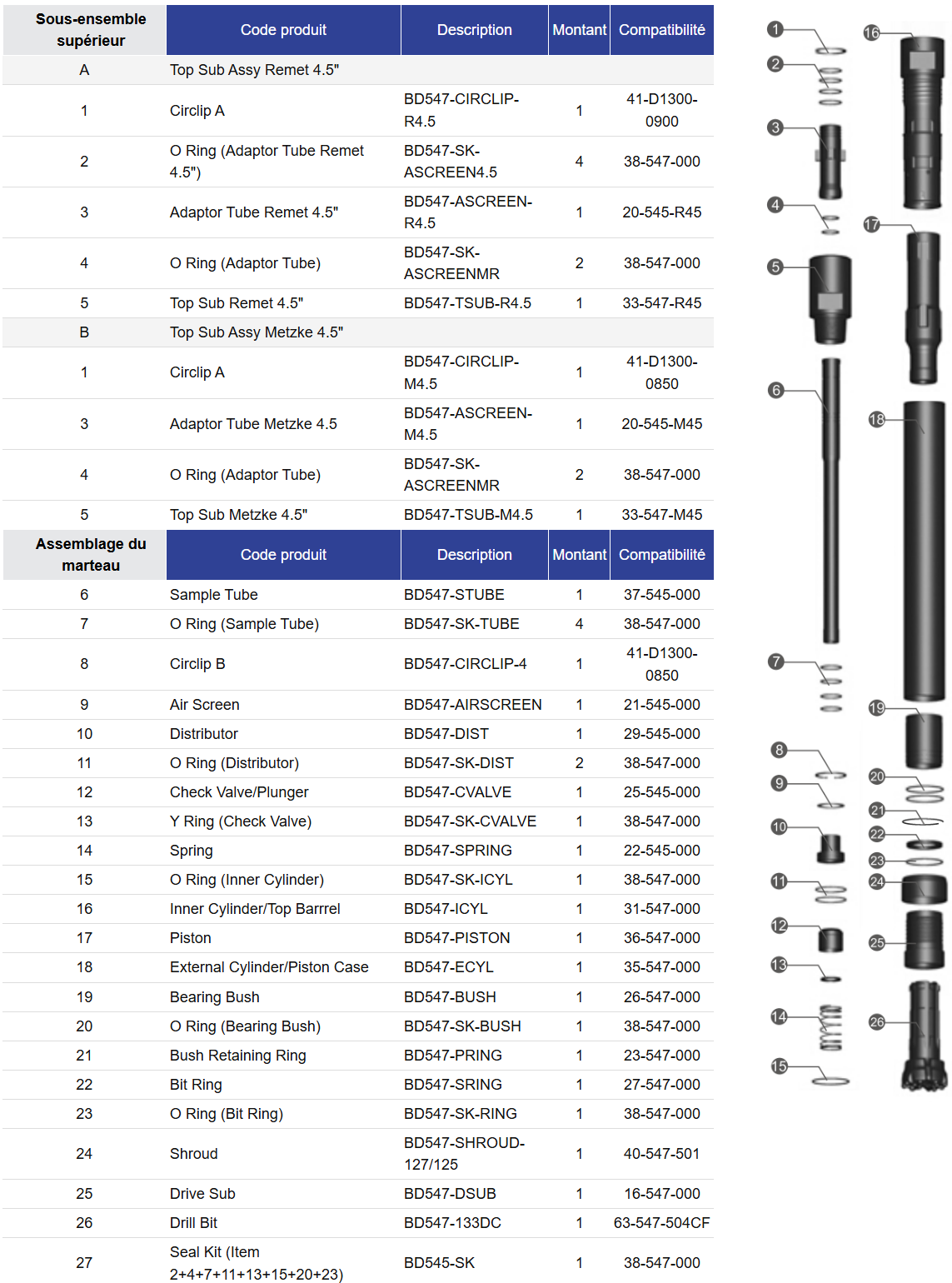

Liste des pièces du marteau à circulation inverse BD547
| Sous-ensemble supérieur | Code produit | Description | Montant | Compatibilité |
| A | Top Sub Assy Remet 4.5" | |||
| 1 | Circlip A | BD547-CIRCLIP-R4.5 | 1 | 41-D1300-0900 |
| 2 | O Ring (Adaptor Tube Remet 4.5") | BD547-SK-ASCREEN4.5 | 4 | 38-547-000 |
| 3 | Adaptor Tube Remet 4.5" | BD547-ASCREEN-R4.5 | 1 | 20-545-R45 |
| 4 | O Ring (Adaptor Tube) | BD547-SK-ASCREENMR | 2 | 38-547-000 |
| 5 | Top Sub Remet 4.5" | BD547-TSUB-R4.5 | 1 | 33-547-R45 |
| B | Top Sub Assy Metzke 4.5" | |||
| 1 | Circlip A | BD547-CIRCLIP-M4.5 | 1 | 41-D1300-0850 |
| 3 | Adaptor Tube Metzke 4.5 | BD547-ASCREEN-M4.5 | 1 | 20-545-M45 |
| 4 | O Ring (Adaptor Tube) | BD547-SK-ASCREENMR | 2 | 38-547-000 |
| 5 | Top Sub Metzke 4.5" | BD547-TSUB-M4.5 | 1 | 33-547-M45 |
| Assemblage du marteau | Code produit | Description | Montant | Compatibilité |
| 6 | Sample Tube | BD547-STUBE | 1 | 37-545-000 |
| 7 | O Ring (Sample Tube) | BD547-SK-TUBE | 4 | 38-547-000 |
| 8 | Circlip B | BD547-CIRCLIP-4 | 1 | 41-D1300-0850 |
| 9 | Air Screen | BD547-AIRSCREEN | 1 | 21-545-000 |
| 10 | Distributor | BD547-DIST | 1 | 29-545-000 |
| 11 | O Ring (Distributor) | BD547-SK-DIST | 2 | 38-547-000 |
| 12 | Check Valve/Plunger | BD547-CVALVE | 1 | 25-545-000 |
| 13 | Y Ring (Check Valve) | BD547-SK-CVALVE | 1 | 38-547-000 |
| 14 | Spring | BD547-SPRING | 1 | 22-545-000 |
| 15 | O Ring (Inner Cylinder) | BD547-SK-ICYL | 1 | 38-547-000 |
| 16 | Inner Cylinder/Top Barrrel | BD547-ICYL | 1 | 31-547-000 |
| 17 | Piston | BD547-PISTON | 1 | 36-547-000 |
| 18 | External Cylinder/Piston Case | BD547-ECYL | 1 | 35-547-000 |
| 19 | Bearing Bush | BD547-BUSH | 1 | 26-547-000 |
| 20 | O Ring (Bearing Bush) | BD547-SK-BUSH | 1 | 38-547-000 |
| 21 | Bush Retaining Ring | BD547-PRING | 1 | 23-547-000 |
| 22 | Bit Ring | BD547-SRING | 1 | 27-547-000 |
| 23 | O Ring (Bit Ring) | BD547-SK-RING | 1 | 38-547-000 |
| 24 | Shroud | BD547-SHROUD-127/125 | 1 | 40-547-501 |
| 25 | Drive Sub | BD547-DSUB | 1 | 16-547-000 |
| 26 | Drill Bit | BD547-133DC | 1 | 63-547-504CF |
| 27 | Seal Kit (Item 2+4+7+11+13+15+20+23) | BD545-SK | 1 | 38-547-000 |
Tableau de sélection des taillant
Tableau de sélection des envelopper

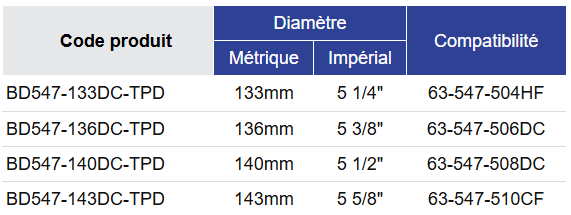

Tableau de sélection des taillant
| Code produit | Diamètre | Compatibilité | |
| Métrique | Impérial | ||
| BD547-133DC-TPD | 133mm | 5 1/4" | 63-547-504HF |
| BD547-136DC-TPD | 136mm | 5 3/8" | 63-547-506DC |
| BD547-140DC-TPD | 140mm | 5 1/2" | 63-547-508DC |
| BD547-143DC-TPD | 143mm | 5 5/8" | 63-547-510CF |

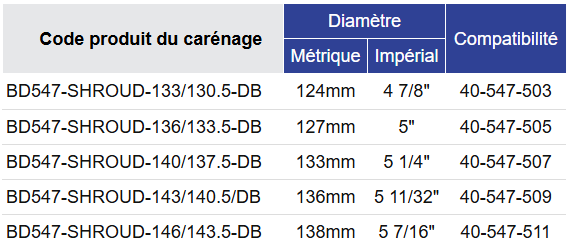

Tableau de sélection des envelopper
| Code produit du carénage | Diamètre | Compatibilité | |
| Métrique | Impérial | ||
| BD547-SHROUD-133/130.5-DB | 124mm | 4 7/8" | 40-547-503 |
| BD547-SHROUD-136/133.5-DB | 127mm | 5" | 40-547-505 |
| BD547-SHROUD-140/137.5-DB | 133mm | 5 1/4" | 40-547-507 |
| BD547-SHROUD-143/140.5/DB | 136mm | 5 11/32" | 40-547-509 |
| BD547-SHROUD-146/143.5-DB | 138mm | 5 7/16" | 40-547-511 |
Spécifications générales
Consommation d'air

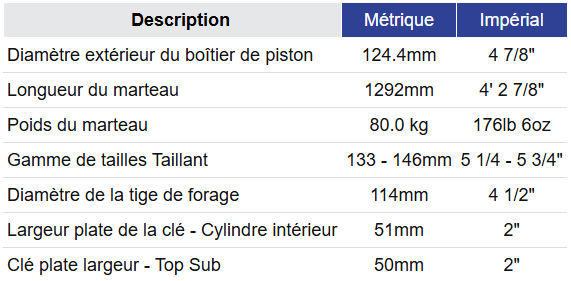

Spécifications générales
| Description | Métrique | Impérial |
| Diamètre extérieur du boîtier de piston | 124.4mm | 4 7/8" |
| Longueur du marteau | 1292mm | 4' 2 7/8" |
| Poids du marteau | 80.0 kg | 176lb 6oz |
| Gamme de tailles Taillant | 133 - 146mm | 5 1/4 - 5 3/4" |
| Diamètre de la tige de forage | 114mm | 4 1/2" |
| Largeur plate de la clé - Cylindre intérieur | 51mm | 2" |
| Clé plate largeur - Top Sub | 50mm | 2" |
Consommation d'air
| Pression | Consommation | ||
| psi | bar | cfm | m3/min |
| 400 | 27.6 | 850 | 24.0 |
| 450 | 31.1 | 925 | 25.1 |
| 500 | 34.5 | 1000 | 28.3 |
| 550 | 38.1 | 1050 | 29.8 |
| 600 | 41.4 | 1125 | 32.0 |
