BD545 Marteau à circulation inverse

Compatibilité - RE545, MR116, SR745, AD638

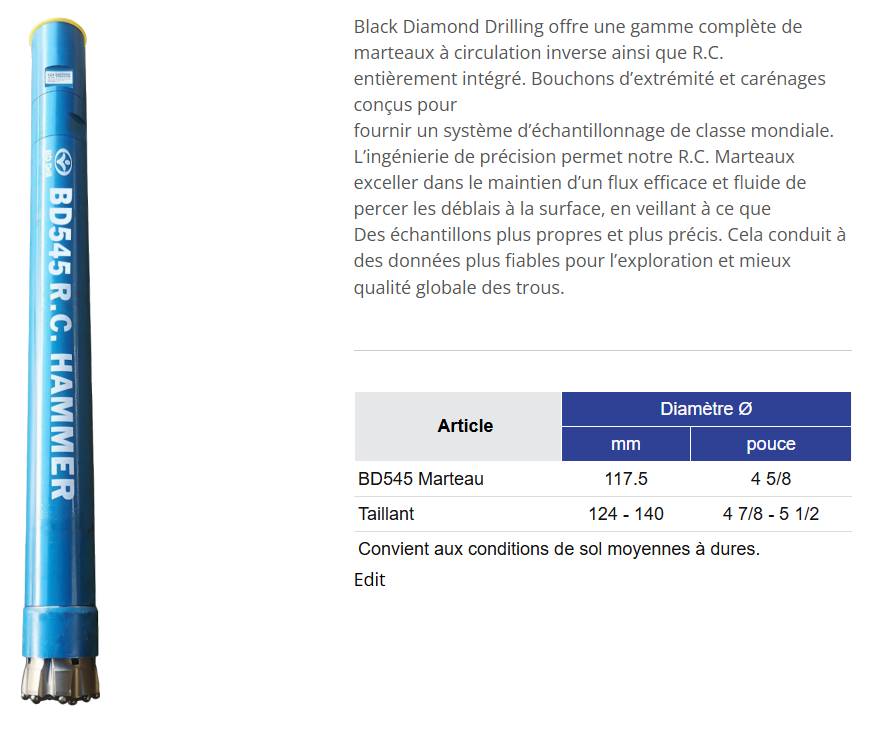

Black Diamond Drilling Marteau à circulation inverse BD545
Black Diamond Drilling BD545 RC Marteau a circulation inverse

Black Diamond Drilling offre une gamme complète de
marteaux à circulation inverse ainsi que R.C.
entièrement intégré. Bouchons d’extrémité et carénages conçus pour
fournir un système d’échantillonnage de classe mondiale.
L’ingénierie de précision permet notre R.C. Marteaux
exceller dans le maintien d’un flux efficace et fluide de
percer les déblais à la surface, en veillant à ce que
Des échantillons plus propres et plus précis. Cela conduit à
des données plus fiables pour l’exploration et mieux
qualité globale des trous.

ArticleDiamètre Ø
mmpouce
BD545 Marteau117.54 5/8
Taillant124 - 1404 7/8 - 5 1/2
Convient aux conditions de sol moyennes à dures.

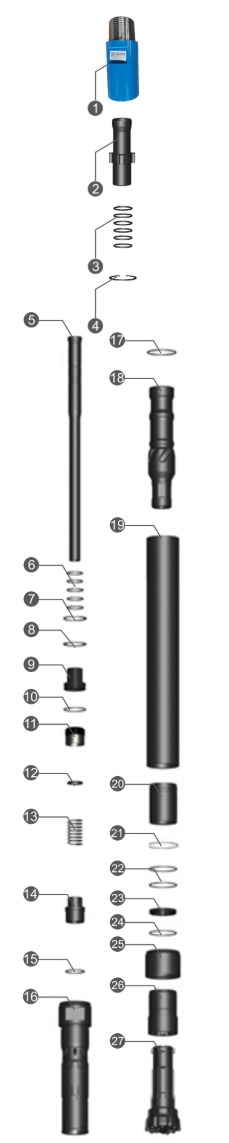

Liste des pièces du marteau à circulation inverse BD545

Black Diamond Drilling Liste des pièces du marteau à circulation inverse BD545
Sous-ensemble supérieurCode produitDescriptionMontantCompatibilité
ACrossover Sub Assy PIN Metzke 4.5"(57mm) to Remet 4.5" PIN to BOX Crossover Sub Assembly OD117mm ADAPT-PM4BR4-117/57
1SUB-RC-PM45BR45-117Top Sub Remet 4.5"133-545-R45
2ADAPT-ATUBE-PM45BR45Adaptor Tube Remet 4.5"120-545-R45
3SK-BR45O Ring (Adaptor Tube Remet 4.5")638-545-000
4BD545-CIRCLIP-ACirclip A141-D1300-0900
Assemblage du marteauCode produitDescriptionMontantCompatibilité
5BD545-STUBE-M4.5Sample Tube137-545-000
6BD545-SK-STUBEO Ring (Sample Tube)441-D1300-0900
7BD545-CIRCLIP-4Circlip B141-D1300-0850
8BD545-AIRSCREENAir Screen121-545-000
9BD545-DISTDistributor129-545-000
10BD545-SK-DISTO RIng (Distributor)141-D1300-0900
11BD545-CVALVECheck Valve/Plunger125-545-000
12BD545-SK-CVALVEY Ring (Check Valve)141-D1300-0900
13BD545-SPRINGSpring122-545-000
14BD545-SK-ICYLO Ring (Inner Cylinder)141-D1300-0900
15BD545-ICYL-M4.5Inner Cylinder/Top Barrrel131-545-000
16BD545-PISTONPiston136-545-000
17BD545-ECYLExternal Cylinder/Piston Case135-545-000
18BD545-BUSHBearing Bush126-545-000
19BD545-SK-BUSHO Ring (Bearing Bush)441-D1300-0900
20BD545-PRINGBush Retaining Ring123-542-000
21BD545-SRINGBit Ring127-545-000
22BD545-SK-SRINGO Ring (Bit Ring)141-D1300-0900
23BD545-SHROUD127/125Shroud140-545-415
24BD545-DSUBDrive Sub116-545-000
25BD545-133DCDrill Bit163-545-504DC
26BD545-SKSeal Kit (Item 2+4+7+11+13+15+20+23)141-D1300-0900
Black Diamond Drilling Liste des pièces de marteau à circulation inverse BD545

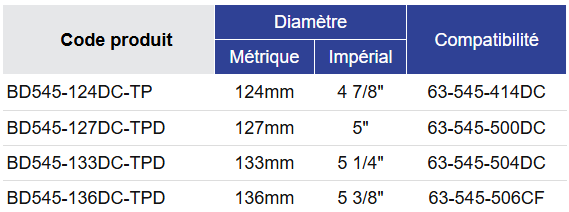

Tableau de sélection des taillant

Black Diamond Drilling Tableau de sélection des taillant BD545

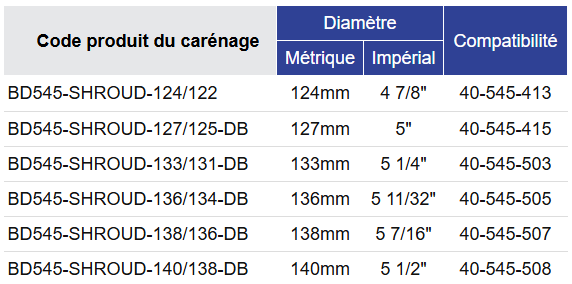

Tableau de sélection des envelopper

Black Diamond Drilling Tableau de sélection des envelopper BD545

Tableau de sélection des taillant

Code produitDiamètreCompatibilité
MétriqueImpérial
BD545-124DC-TP124mm4 7/8"63-545-414DC
BD545-127DC-TPD127mm5"63-545-500DC
BD545-133DC-TPD133mm5 1/4"63-545-504DC
BD545-136DC-TPD136mm5 3/8"63-545-506CF

Tableau de sélection des envelopper

Code produit du carénageDiamètreCompatibilité
MétriqueImpérial
BD545-SHROUD-124/122124mm4 7/8"40-545-413
BD545-SHROUD-127/125-DB127mm5"40-545-415
BD545-SHROUD-133/131-DB133mm5 1/4"40-545-503
BD545-SHROUD-136/134-DB136mm5 11/32"40-545-505
BD545-SHROUD-138/136-DB138mm5 7/16"40-545-507
BD545-SHROUD-140/138-DB140mm5 1/2"40-545-508

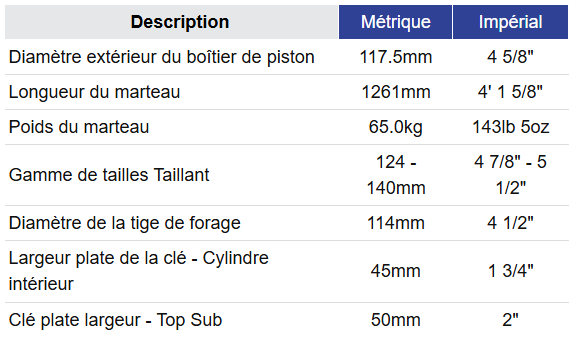

Spécifications générales

Black Diamond Drilling Spécifications générales BD545

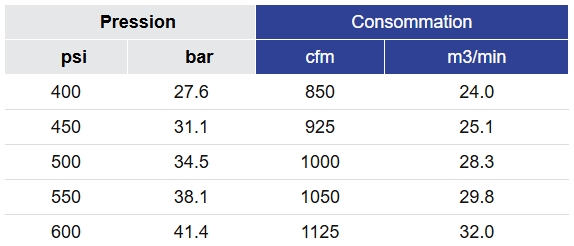

Consommation d'air

Black Diamond Drilling Consommation d'air BD545

Spécifications générales

DescriptionMétriqueImpérial
Diamètre extérieur du boîtier de piston117.5mm4 5/8"
Longueur du marteau1261mm4' 1 5/8"
Poids du marteau65.0kg143lb 5oz
Gamme de tailles Taillant124 - 140mm4 7/8" - 5 1/2"
Diamètre de la tige de forage114mm4 1/2"
Largeur plate de la clé - Cylindre intérieur45mm1 3/4"
Clé plate largeur - Top Sub50mm2"

Consommation d'air

PressionConsommation
psibarcfmm3/min
40027.685024.0
45031.192525.1
50034.5100028.3
55038.1105029.8
60041.4112532.0
